操作性・挿入性の向上を追求した
新たなラジアルEUS

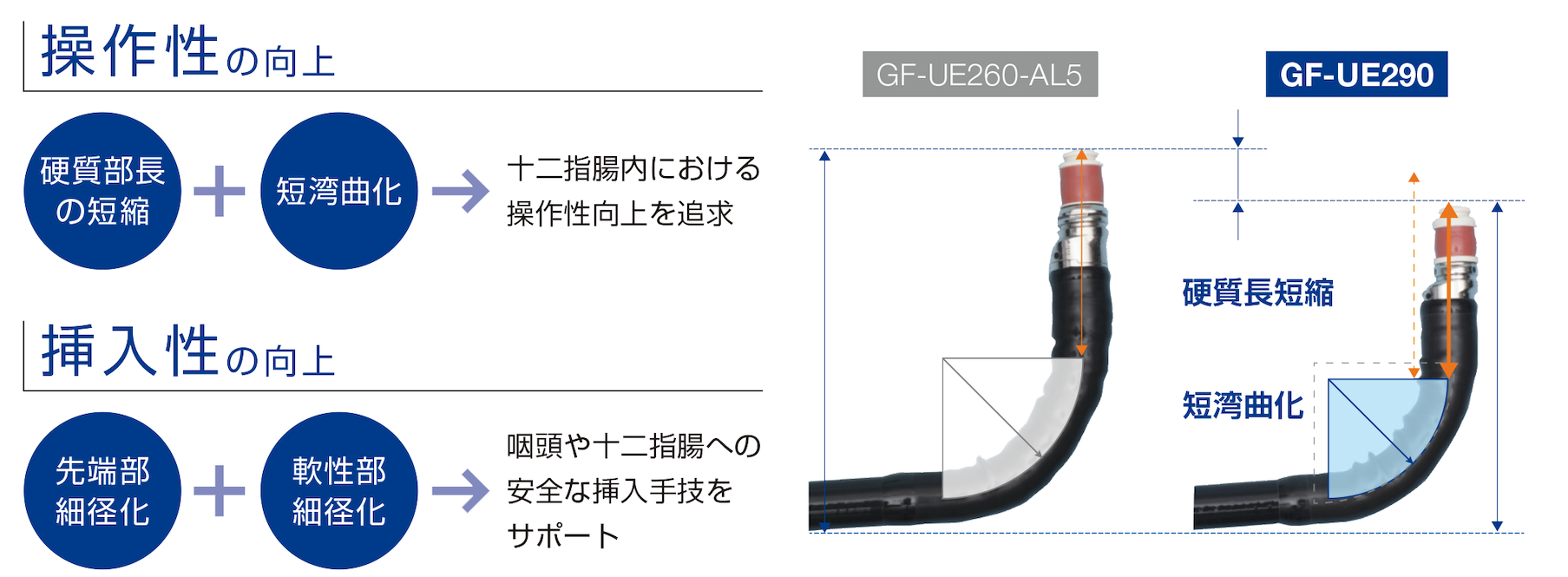

先端部の短縮・スコープ外径の細径化を実現

ラジアルEUS に求められる、操作性・挿入性の向上により、質の高いEUS 診療をサポートします。

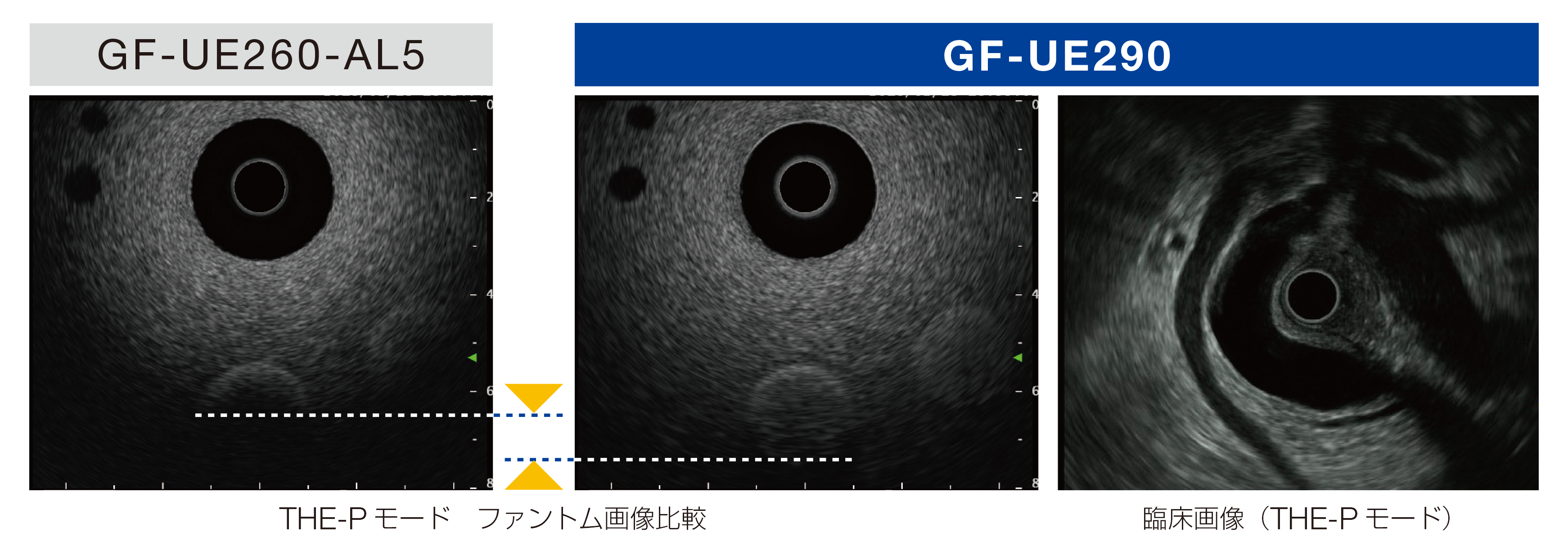

深達度の向上により、質の高いEUS 観察をサポート

EUS 画質の改良により、B モード・THE モードの深達度を向上させています。深部の観察能向上を追求することで、質の高いEUS 観察・診断をサポートします。

ユーザビリティに優れた設計を追求

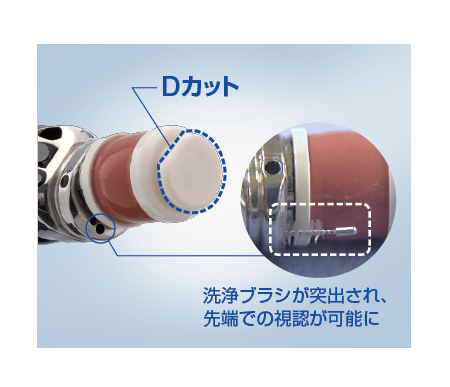

• 先端部デザイン

  独自のＤカットデザインにより、先端バルーン溝へバルーンバンドが残ってしまった場合でも、取り外しが容易になっています。また洗浄ブラシが突出し、先端での視認が可能になっています。

• 着脱可能な超音波接続ケーブル

  超音波接続ケーブル（MAJ-2056）の採用により、ケーブルの取り外しが可能となっており、検査前後の取り扱いや、洗浄がより簡便に行えます。

製品仕様

内視鏡機能
光学系	視野角	100°
	視野方向	50°（前方斜視）
	観察深度	3 ～ 100mm
挿入部	先端部外径	ø 13.4 mm
	先端部拡大図	1 照明レンズ 2 送気・送水ノズル 3 対物レンズ 4 吸引兼鉗子口 5 超音波探触子 6 バルーン用吸引口 7 バルーン用注水口
	軟性部外径	ø 10.9mm
	挿入部最大径	ø 14.7mm
	有効長	1250 mm
鉗子チャンネル	チャンネル径 * 1	ø 2.2mm
	チャンネル最小径	ø 2.15mm
	最小可視距離 * 2	5 mm
	内視鏡上での処置具の見え方
送気送水ボタン	送気時送気量 * 3	20㎤ /s
湾曲部	湾曲角	UP 130° DOWN 90° RIGHT 90° LEFT 90°
全長	1563 mm
互換システム	ビデオシステムセンター CV-1500（EVIS X1) ビデオシステムセンター CV-290 高輝度光源装置 CLV-290SL, CLV-290（EVIS LUCERA ELITE）



*1 公称値 *2 対物レンズからの距離 *3 CLV-290SL（送気圧強）使用時の目安



超音波機能(EU-ME2 PREMIER PLUS/EU-ME2 接続時)
走査モード	Bモード、FLOWモード、PWモード、THEモード※、 ELSTモード※、CH-EUSモード※
走査方式	電子ラジアル走査方式
走査方向	スコープ挿入方向に対して垂直
送波周波数	5、6、7.5、10、12MHz
走査角度	360°
超音波画像抽出法	バルーン法、脱気水充満法



※EU-ME2 PREMIER PLUS と接続した場合にのみ使用可能、EU-ME2 では使用不可
