さらに質の高いEUS-FNAをめざして。
超音波画像の高画質化と処置具の挿通性向上を追求しました。
組織採取から処置まで、EUS-FNA（超音波内視鏡下穿刺吸引生検）を、より安心して行っていただくために。

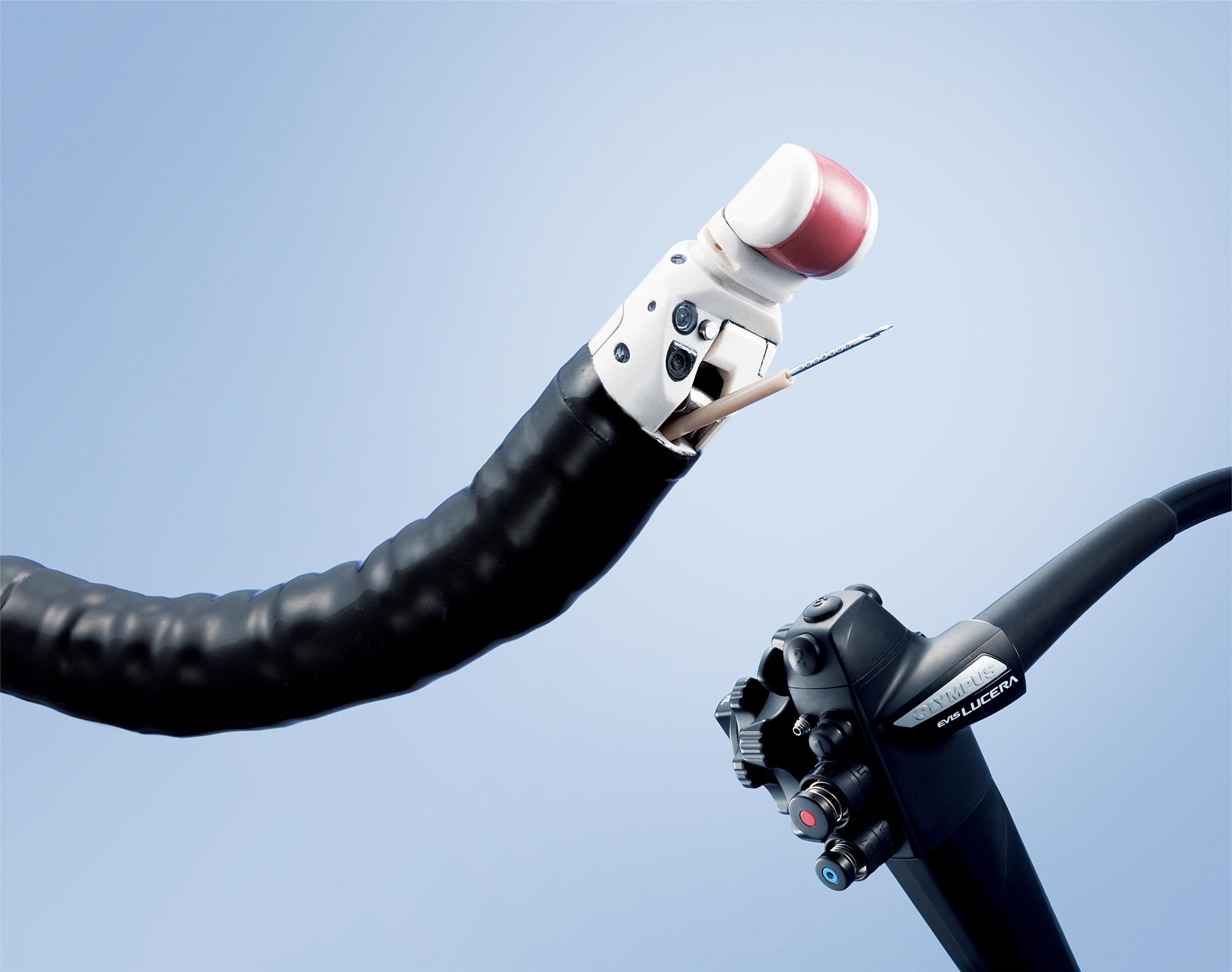

オリンパスは、超音波画質と処置具の挿通性に配慮して、超音波探触子とチャンネル構造を見直し、超音波ガストロビデオスコープの基本性能を向上させました。
特長

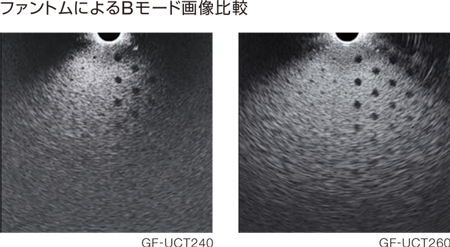

さらなる高画質化をめざしたBモード機能
新開発の高感度の超音波探触子を採用し、超音波性能を向上させました。Bモードの解像度と感度が向上した高画質な超音波画像が、観察から処置までを幅広くサポートします。また、FLOWモードのほか、ハーモニックエコー※にも対応しています。
※EU-ME2 PREMIER PLUSと接続した場合
-
挿通性に配慮した新チャンネル構造
大口径3.7mmの鉗子チャンネルを搭載しています。また、滑り性、耐久性に優れた新チャンネルチューブ構造により、スムーズな処置具の挿入をサポートします。さらに、鉗子起上台は、穿刺針の揺れを防いで、より安定した穿刺が行なえる新構造を採用しました。
-
![]()
-
着脱可能な超音波接続ケーブル
超音波接続ケーブル（MAJ-2056）を採用して取り外し可能にしたことで、超音波ガストロビデオスコープの内視鏡洗浄消毒装置への収納など、検査終了後の取り扱いがより簡便に行えます。
-
![]()
製品仕様
内視鏡機能
光学系 | 視野角 | 100° |
|---|---|---|
視野方向 | 55°（前方斜視） | |
観察深度 | 3～100mm | |
挿入部 | 先端部外径 | 14.6mm |
軟性部外径 | 12.6mm | |
有効長 | 1250mm | |
鉗子チャンネル | 鉗子チャンネル径 | 3.7mm |
最小可視距離 | 6mm | |
内視鏡画面上での |
| |

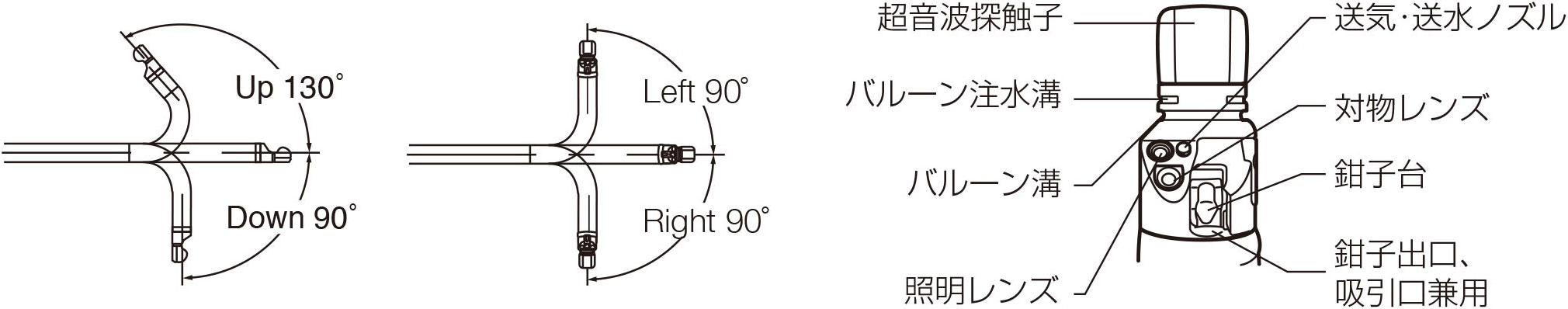

湾曲部 | 湾曲角度 | Up ： 130° Down ： 90° |
全長 | 1555mm | |
超音波機能
走査モード | Bモード、FLOWモード、PWモード、THEモード※、ELSTモード※、CH-EUSモード※ |
|---|---|
走査方式 | 電子コンベックス走査方式 |
走査方向 | 内視鏡挿入方向と同一 |
受信周波数 | 5、6、7.5、10、12MHz |
走査角度 | 180° |
超音波画像抽出法 | バルーン法、直接接触法、脱気水充満法 |
|
※EU-ME2 PREMIER PLUSと接続した場合
超音波接続ケーブル MAJ-2056
ケーブル長 | 1500mm |
|---|
