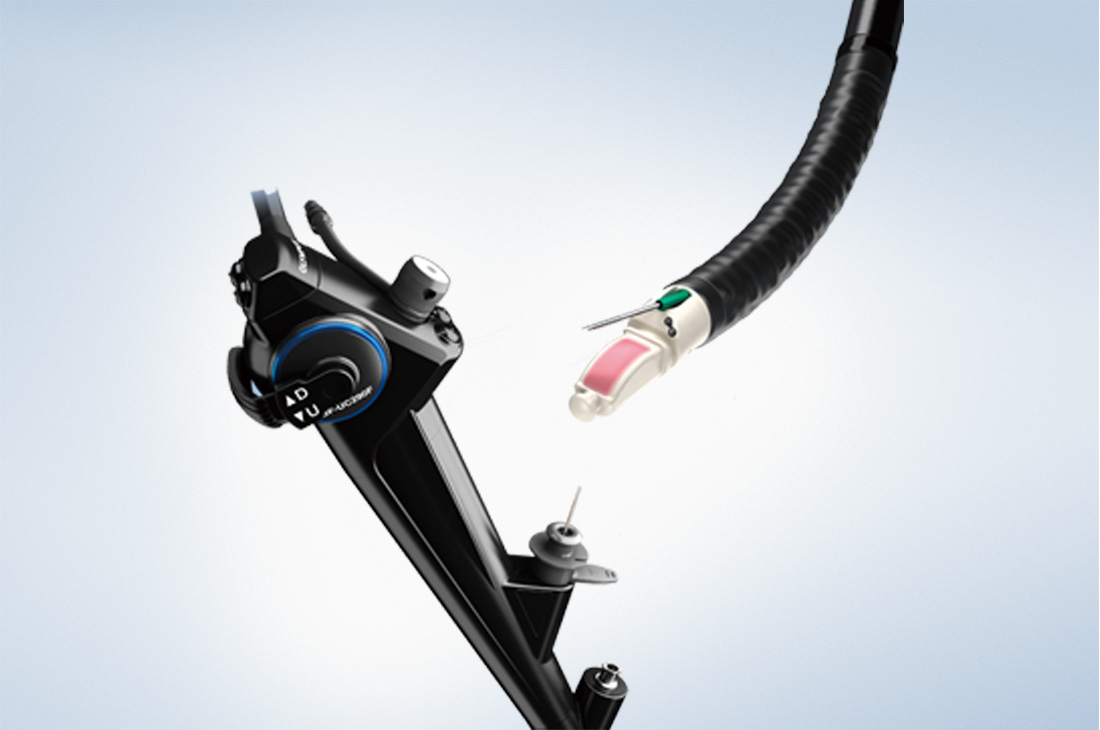

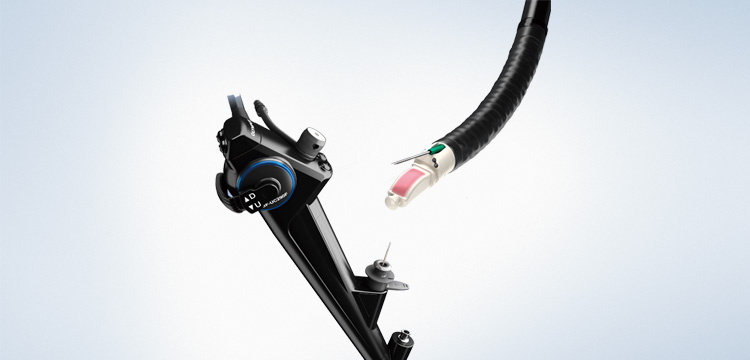

アクセス性向上と挿入性改良により、
経気管支領域の診断をサポート。
特長
観察性能の拡大

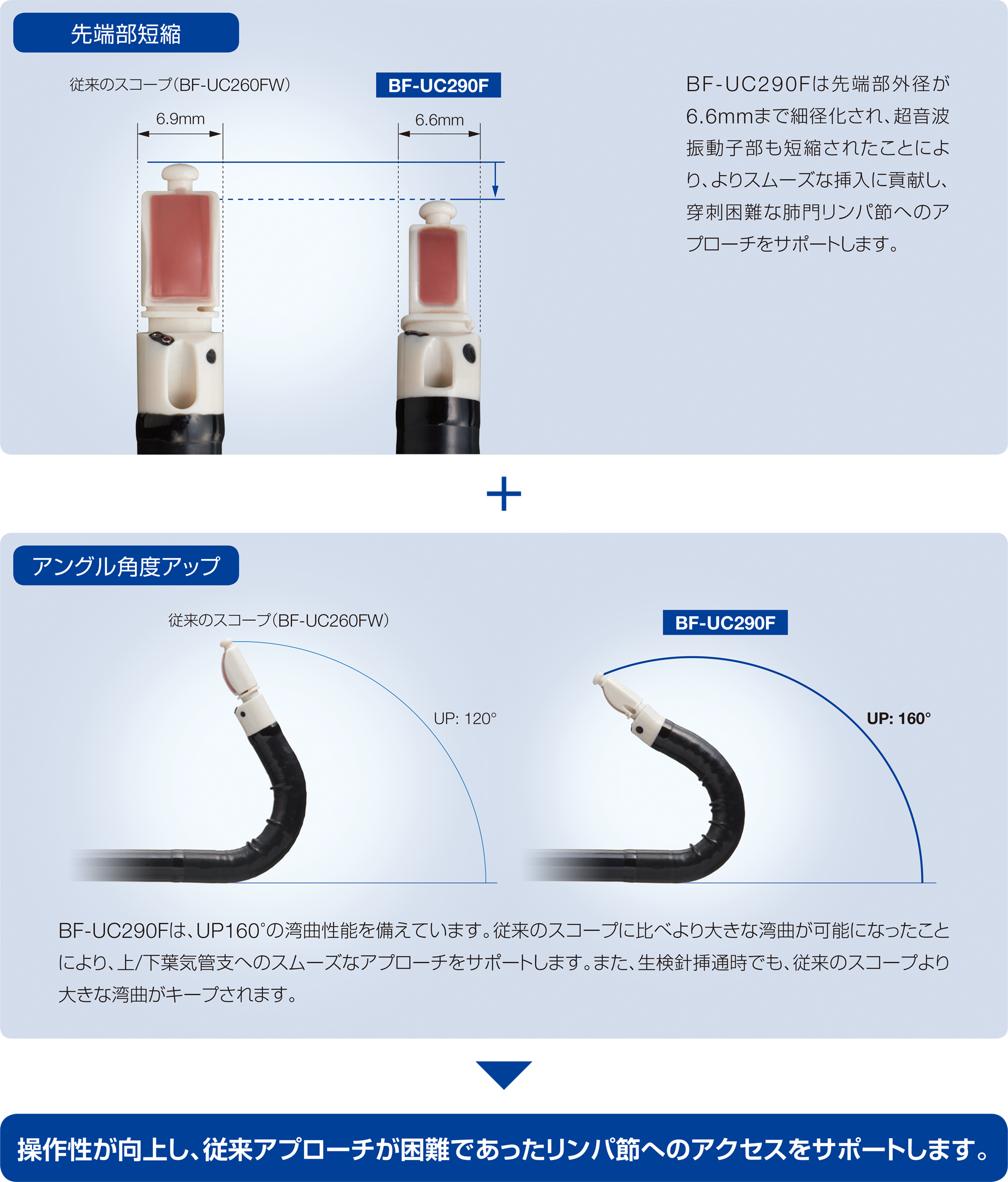

挿入性の向上

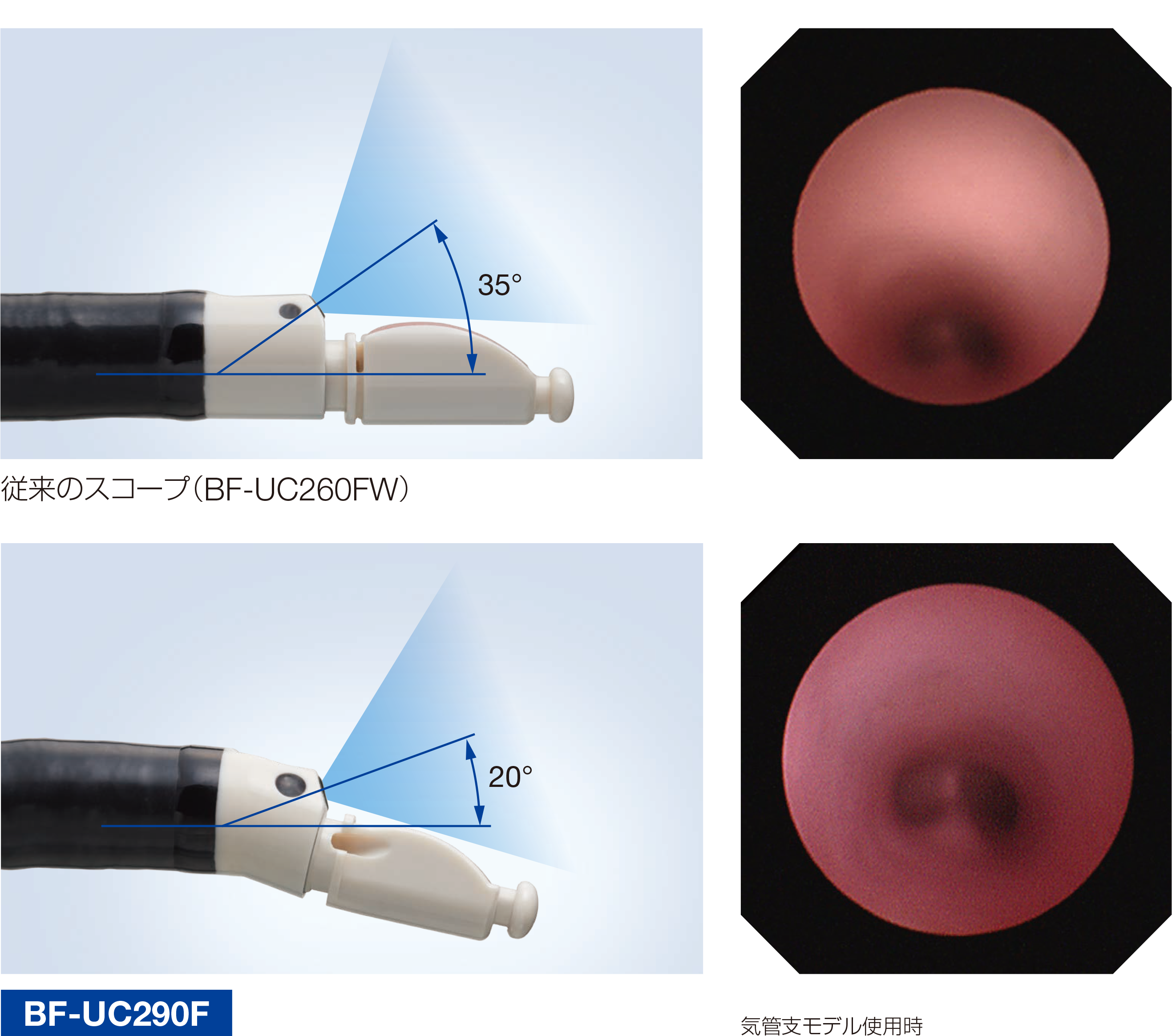

従来のスコープでは35°前方斜視だった視野方向が、BF-UC290Fでは20°前方斜視となりました。より直視に近付いたことで、気管支内のオリエンテーションがしやすくなり、術者のストレス軽減に寄与します。
画質の向上
BF-UC290Fは、従来のスコープに比べ画質が向上しています。また、内視鏡下での画面サイズが拡大したことで、観察性能の向上に貢献します。

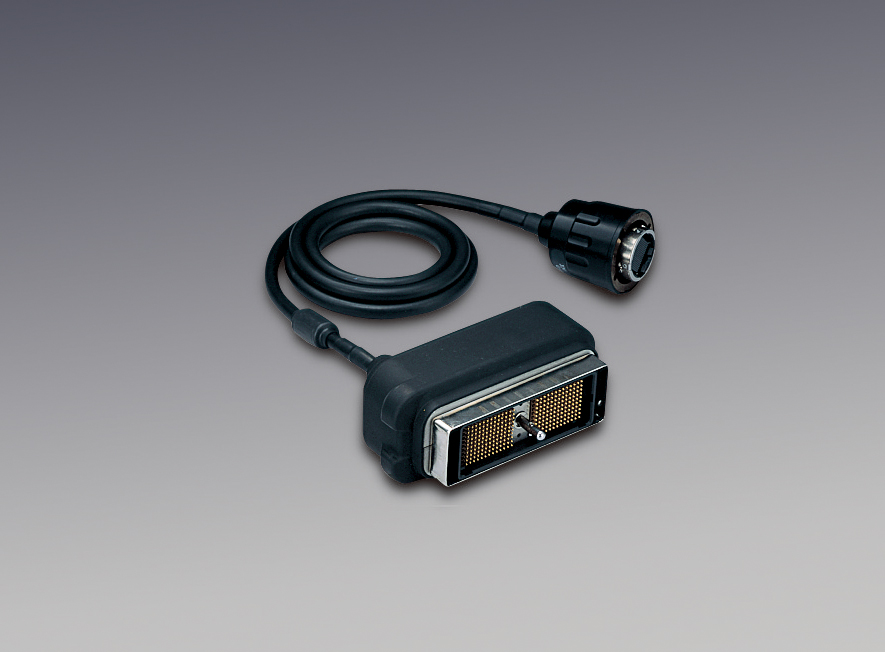

超音波接続ケーブル MAJ-2056
-
超音波気管支ファイバービデオスコープと内視鏡観測装置EU-ME1/2を接続するためのケーブルです。またアロカ社汎用超音波画像診断装置との接続も可能です。
※超音波ガストロビデオスコープでもお使い頂けます。 -
![]()
製品仕様
光学系 | 視野角 | 80° |
|---|---|---|
視野方向 | 20°前方斜視 | |
観察深度 | 2～50mm | |

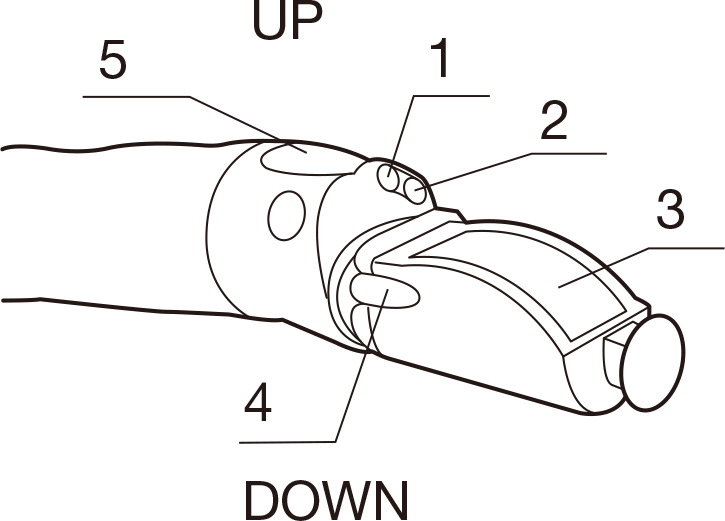

挿入部 | 先端部拡大図 |
|
先端部外径 | 6.6mm | |
軟性管外径 | 6.3mm | |
有効長 | 600mm | |
鉗子チャンネル | 鉗子チャンネル内径 | 2.2mm |
モニター上での処置具の見え方 |
| |

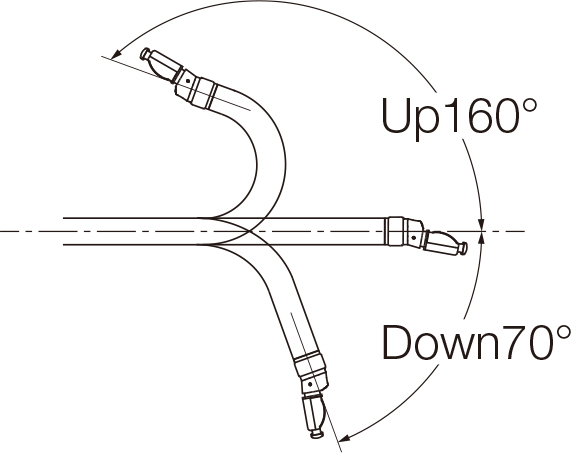

湾曲部 | 湾曲角 |
|
全長 | 890mm | |
超音波機能（EU-ME3）
電源入力 | 定格電圧 | 100V交流 | |
|---|---|---|---|
電圧変動 | ±10%以内 | ||
定格周波数 | 50/60Hz共用 | ||
周波数変動 | ±1Hz以内 | ||
定格入力 | 340VA | ||
大きさ | 寸法 | 本体 | 幅371x高さ175x奥行480mm（突起含まず） |
キーボード | 幅392x高さ39x奥行210mm | ||
質量 | 本体 | 21.8kg（ソフトウェアオプションケース有り） | |
キーボード | 2.5kg | ||
医用電気機器による製品の分類 | 電撃に対する保護形式 | クラスI | |
電撃に対する保護の程度による装着部の分類 | BF形装着部 | ||
防爆の程度 | 可燃性雰囲気の中での使用禁止 | ||
EMC | 適用規格 | IEC 60601-1-2:2001 IEC 60601-1-2:2007 | |
超音波走査方式 | メカニカル走査、電子走査 | ||
メカニカル走査機能 | モード | Bモード | |
走査 | ラジアル走査、ヘリカル走査 | ||
送波周波数 | 12MHz、20MHz | ||
表示レンジ | 2、3、4、6、9、12cmレンジ | ||
表示制御 | 回転 | 画像を回転する | |
表示範囲 | 全円、下半円、上半円表示、スクロール | ||
方向 | 超音波画像の左右反転表示可能 | ||
シネメモリ | 1500枚以上保存可能（ただし、条件による） | ||
3D | 3D表示、DPR表示 | ||
計測 | 距離、面積、周囲長 | ||
電子走査機能 | モード | Bモード、FLOWモード、PWモード、CHEモード、ELSTモード | |
走査 | ラジアル走査、コンベックス走査 | ||
送波周波数 | 5MHz、6MHz、7.5MHz、10MHz、12MHz | ||
表示レンジ | 2、3、4、5、6、7、8、9、10、11、12cmレンジ | ||
表示制御 | 回転 | ラジアル走査時の画像を回転する | |
表示範囲 | ラジアル走査時：全円、下半円、上半円表示、スクロール | ||
方向 | 超音波画像の左右反転表示可能 | ||
シネメモリ | 2000枚以上保存可能（ただし、条件による | ||
焦点方式 | 自動プリセット | s-FOCUS、オート、マニュアル | |
焦点調整 | 焦点位置、焦点数の調整が可能 | ||
FLOWモード | COLOR-FLOWモード/POWER-FLOWモード/H-FLOWモード | ||
PWモード | B＋PW、COLOR＋PW、POWER＋PW、H-FLOW＋PWから選択可能 | ||
計測 | 距離、面積、周囲長、PW計測 | ||
THE（ティッシュハーモニックエコー）モード | OFF、THE-Pモード、THE-Rモード | ||
CHEモード（ソフトウェアオプション） | モード | CHE、C-THE | |
造影剤タイプ | 低音圧用、中音圧用の2種類から選択可能 | ||
周波数切り替え | CHEモードにて、深部観察モード（CHE-P）と高分解能モード（CHE-R）を選択可能 | ||
ELSTモード（ソフトウェアオプション） | 加圧状態ガイド | 加圧状態表示バー、ストレイングラフ | |
ストレイン比計測 | 2か所のひずみ量または、ひずみ量の比を計測可能 | ||
SWQ（ソフトウェアオプション） | ROIで指定した範囲のせん断波の伝搬速度、および弾性率の計測・表示が可能 | ||
周辺機器 | データ形式 動画記録 | AVI | |
キーボード | トラックパッド、液晶タッチパネル内蔵 | ||
撮影、記録可能装置 | ビデオプリンター、ビデオレコーダー | ||
ビデオシステムセンター | 画像切替機能 | 内視鏡画像と超音波画像の表示切り替えが可能 | |
サブスクリーン | 内視鏡画像を子画面表示可能 | ||
患者情報 | ビデオシステムセンターと、患者情報の共有が可能 | ||
-
![]()
-

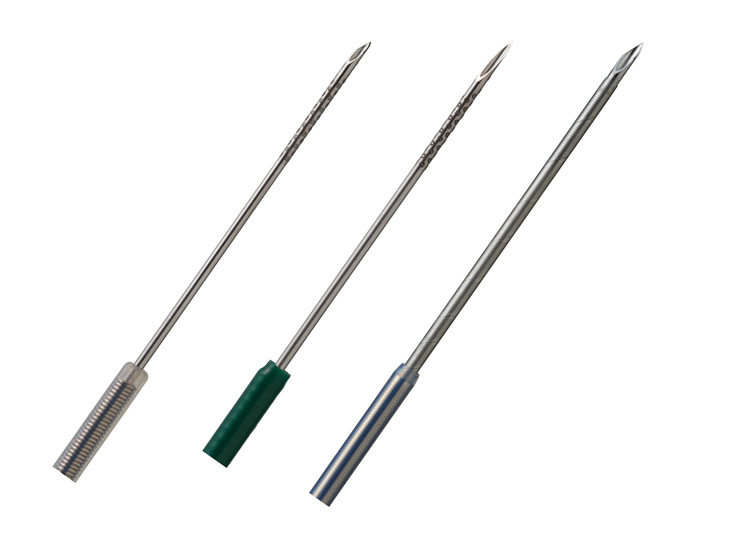

組み合わせ使用可能な吸引生検針
ディスポーザブル吸引生検針 Vizishot
- ・ NA-201SX-4021（21G） • NA-201SX-4022（22G）

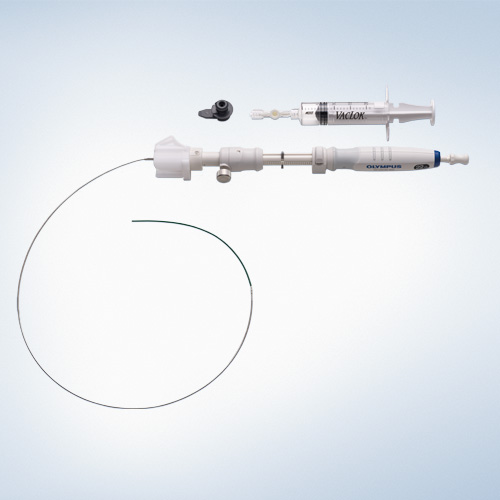

ディスポーザブル吸引生検針 Vizishot 2

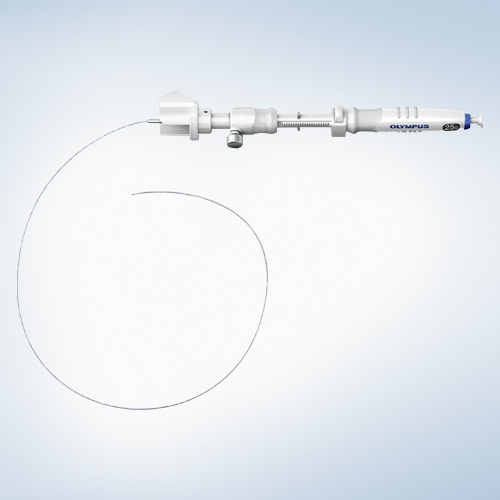

- ・ NA-U401SX-4021（21G） • NA-U401SX-4022（22G） • NA-U401SX-4025N（25G）

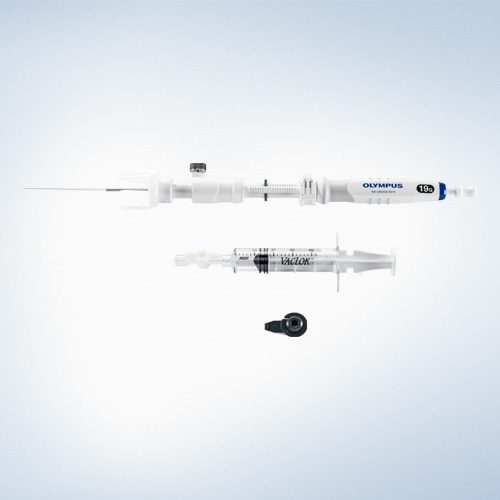

ディスポーザブル吸引生検針 Vizishot 2 FLEX
- ・ NA-U403SX-4019（19G）
