    外科用内視鏡システムVISERA ELITE III

    Be Visionary

    Innovation That Grows With You
    2022年12月12日発売開始

ユーザーニーズに合わせ 機能を拡張できる
内視鏡プラットフォーム

VISERA ELITE III は、
従来のオリンパスの外科用内視鏡システムの利点を統合した
内視鏡プラットフォームです。
異なる診療科での機器共有を可能にするとともに、
お客様のニーズに応じて機能をカスタマイズすることができます。

  • さまざまな観察に対応した
    オールインワンシステム

    VISERA ELITE IIIは、4K/3D/IR観察の機能を1つのシステムに統合することで、手術室間で1つのシステムを標準化することができ、操作やトレーニングの効率化に貢献します。各診療科における病院内の他の機器や設備と連携し、多職種で機器を共有することにより、手術室のスケジュールの柔軟な編成や機器の使用率を高めることが可能です。

  • ビデオプロセッサー
  • LED光源装置
  • 4Kカメラヘッド
  • 4K液晶モニター

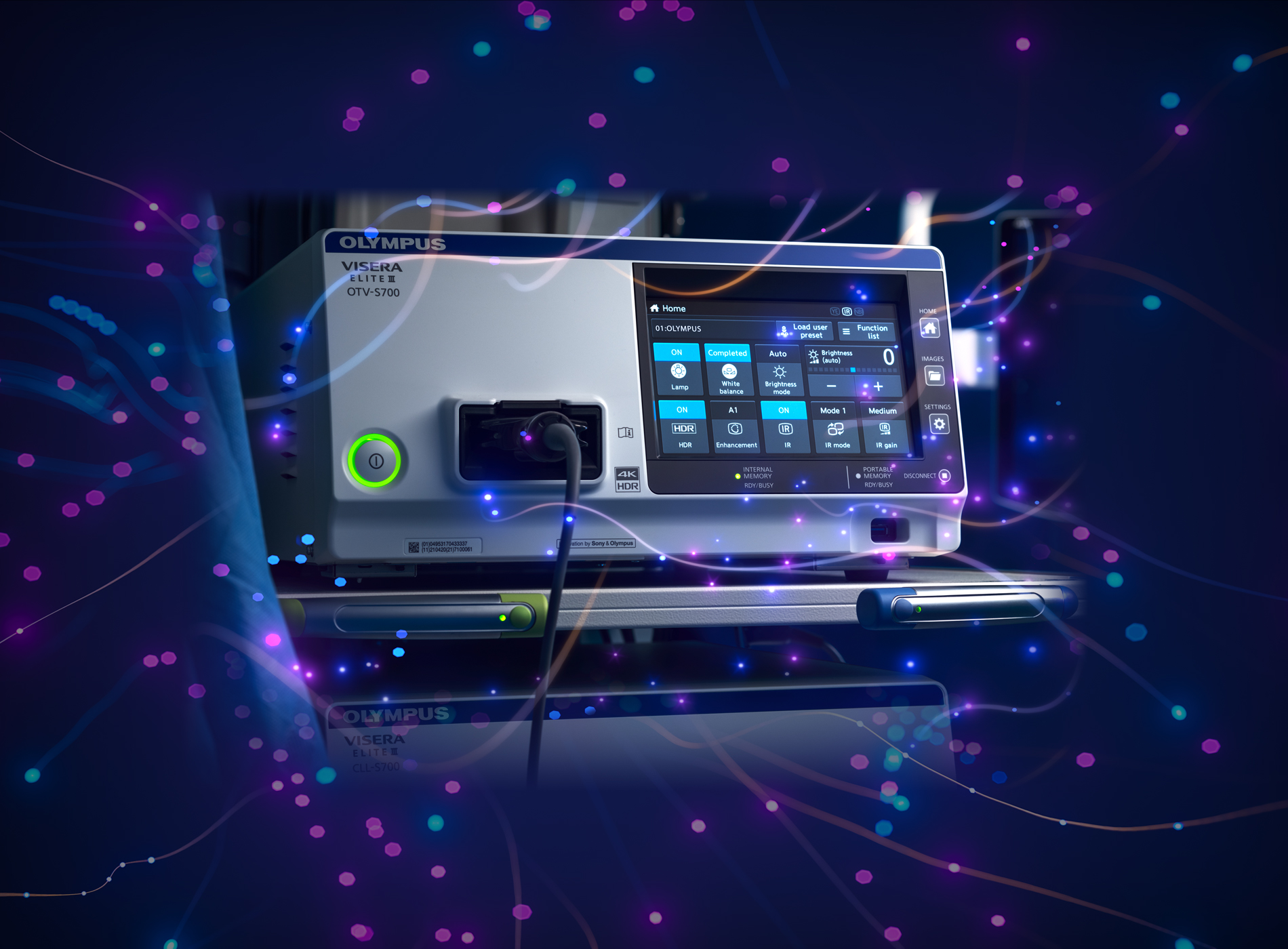

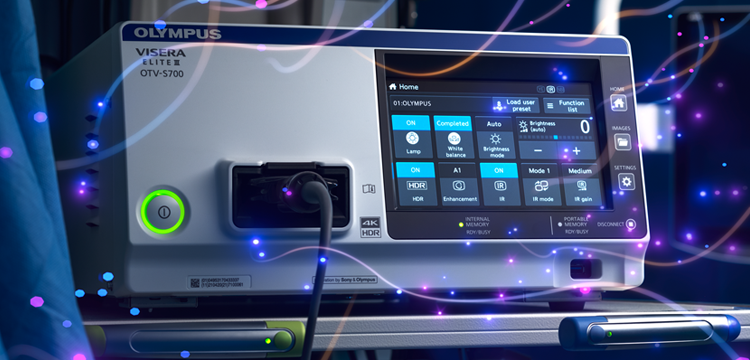

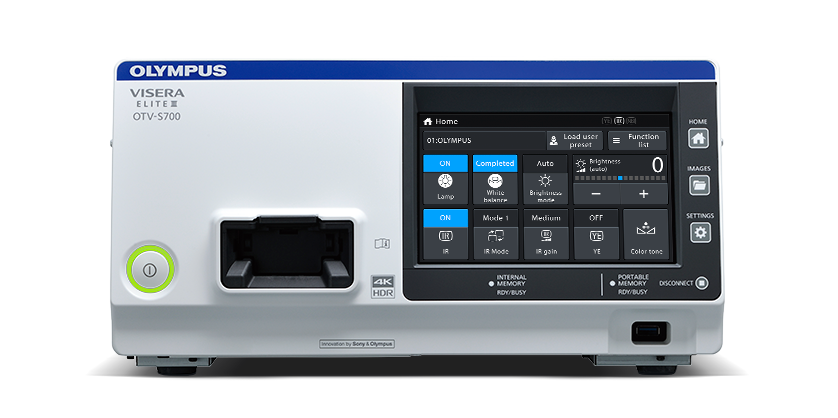

  • 4K/3D/IR観察の機能を統合したビデオプロセッサー

    OTV-S700

    OTV-S700は、4K/3D/IR観察の機能を1つのシステムに統合した進化形ビデオプロセッサーです。これらの機能を1つのシステムに搭載することで、手術室全体でイメージングシステムを標準化することができ、さらなる業務の効率性に貢献します。

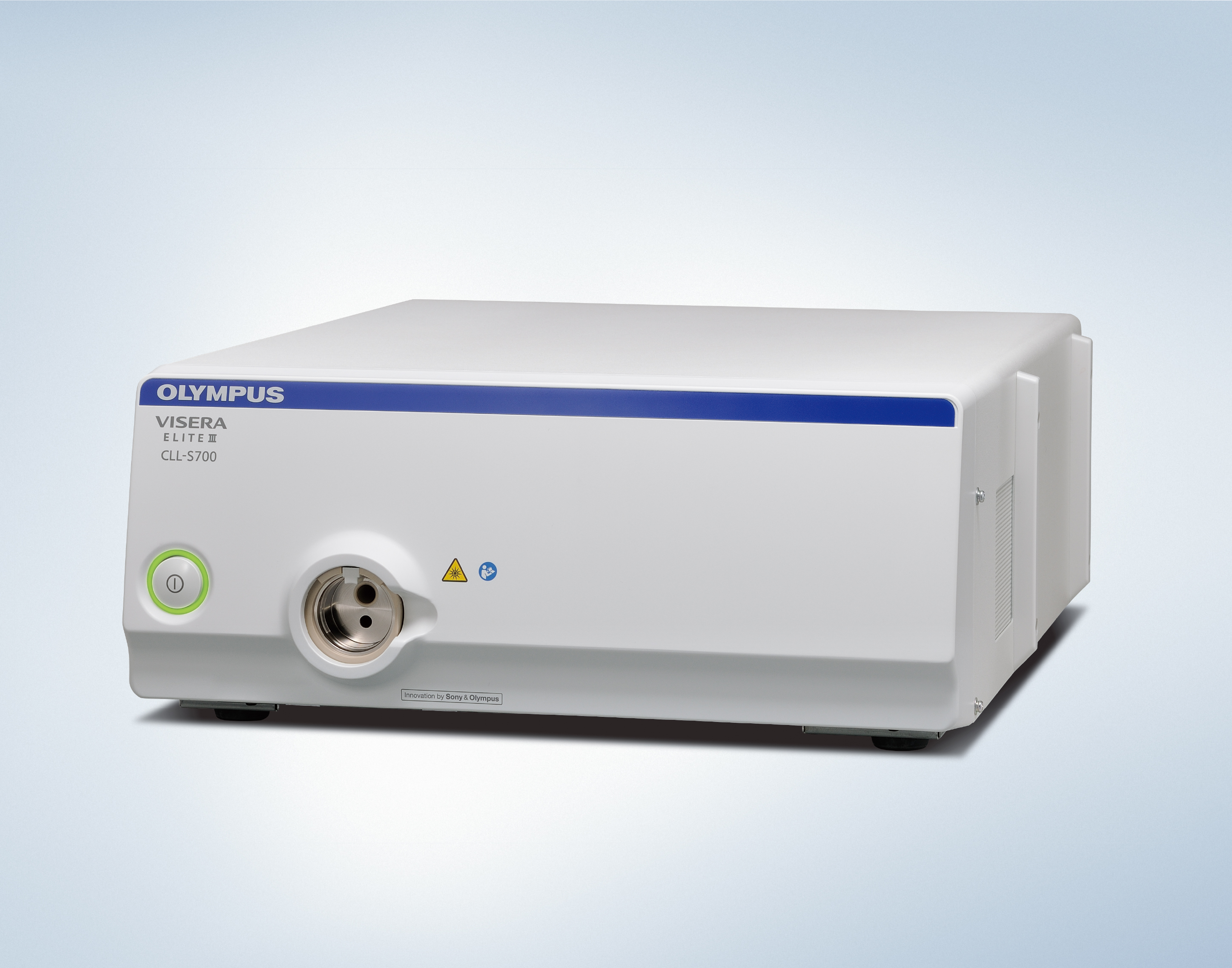

  • フルカラーIR観察対応LED光源装置

    CLL-S700

    LED光源を採用することで、従来のキセノン光源よりも、ランプの交換頻度を減らし、運用コストを低減します。また、通常光観察用のLEDに加え、IR観察モード専用のLEDの搭載により、さまざまな臨床用途への活用が期待されます。

  • 4Kカメラヘッド

    CH-S700-XZ-EA

    ソニー製4K画像センサーを搭載したTrue 4K画質のカメラヘッドを開発。従来のフルHD画像では得られなかった精細なディテールを再現します

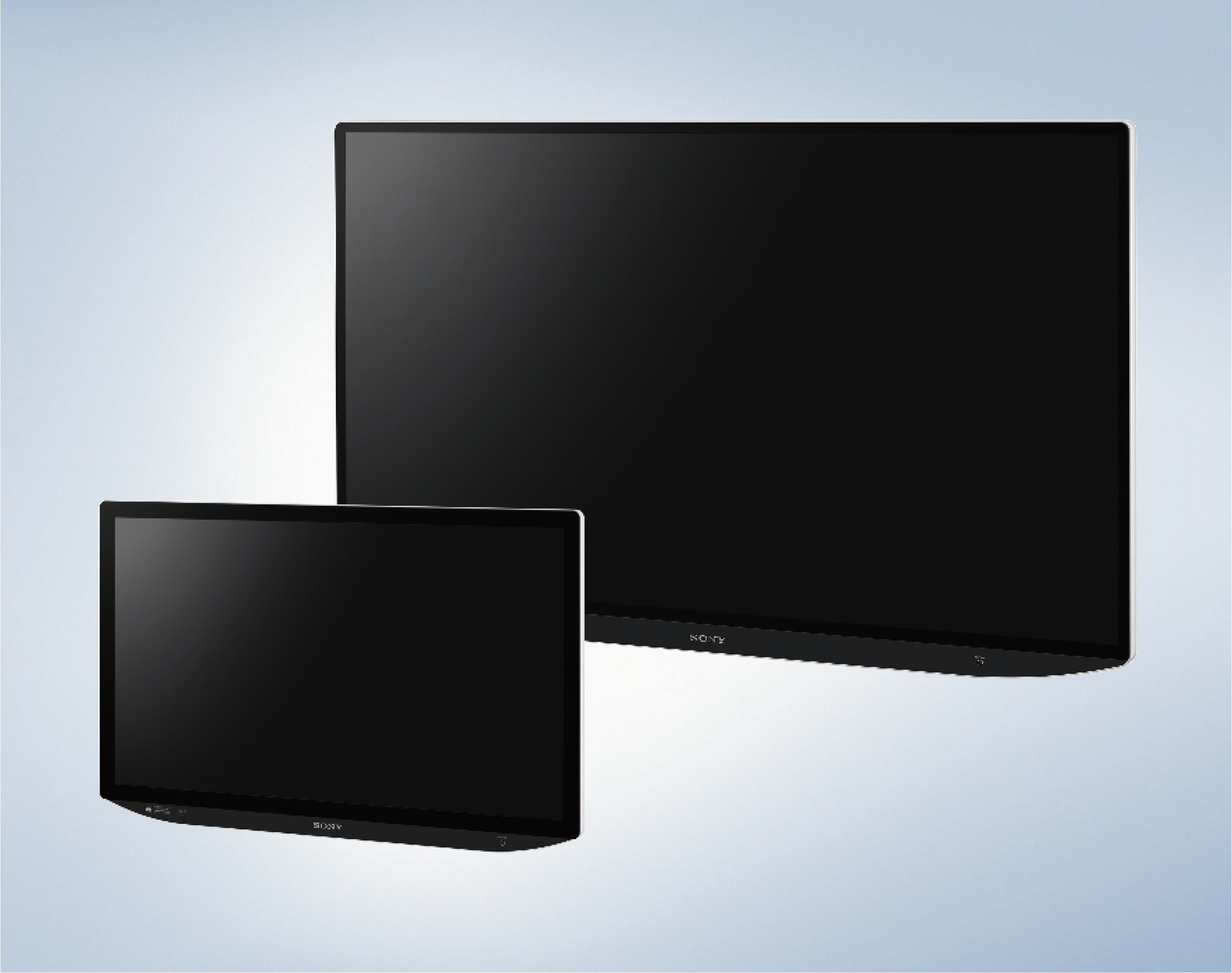

  • 55/32型3D対応4K液晶モニター

    LMD-XH550ST/LMD-XH320ST

    ソニー独自の画像処理技術で高輝度・高コントラストを実現した医療用3D対応4K液晶モニターです。自然な立体感や深い没入感を得られ、手術や教育などのさまざまな医療現場に貢献します。

  • CF形への適応

    MICS(Minimally Invasive Cardiac Surgery)をはじめとする心臓近傍の手術では、一般外科手術よりも厳しい安全基準(CF形)が要求されます。VISERA ELITE III(OTV-S700)とカメラヘッド CH-S700-XZ-EAはCF規格に適合しており、絶縁機構を組み込むことで、患者さんへの漏電を回避します。

  • 装着部分類

    患者漏れ電流

    適応部位

    外部からの
    電流流入保護

    BF形装着部

    0.1mA

    体表のみ

    フローティング

    CF形装着部

    0.01mA

    心臓直接適応

    フローティング

  • 4K
  • IR
  • 3D
  • NBI
  • VISERA 4K UHDシステムからのTrue 4K画質に、C-AFとEDOF機能を追加することで、白色光画質と被写界深度のバランスを高め、手術中のフォーカスフリーな観察が可能となりました。

  • VISERA ELITEⅡ世代のマゼンタカラー表示(赤外光+白色光の一部帯域の同時表示:IR+マゼンタ)と赤外光のみの表示(白黒表示:IR単独)に加え、白色光と赤外光の同時表示モード(白色重畳IR)を搭載。術式に応じて様々なIR観察に対応いたします。3つのカラーモードはスイッチ1つで簡単に切り替えが可能です。

    ※胆嚢モデルを用いたシミュレーション画像です。

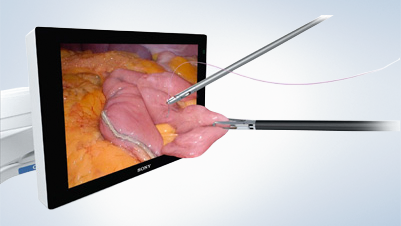

  • 把持・剥離・結紮・縫合などの作業をスムーズに行うためには、対象部位が空間内のどこに位置するかを把握することが必要です。奥行きのある3D映像は、正確な空間把握を可能にし、精緻でスピーディーな内視鏡手術をサポートします。

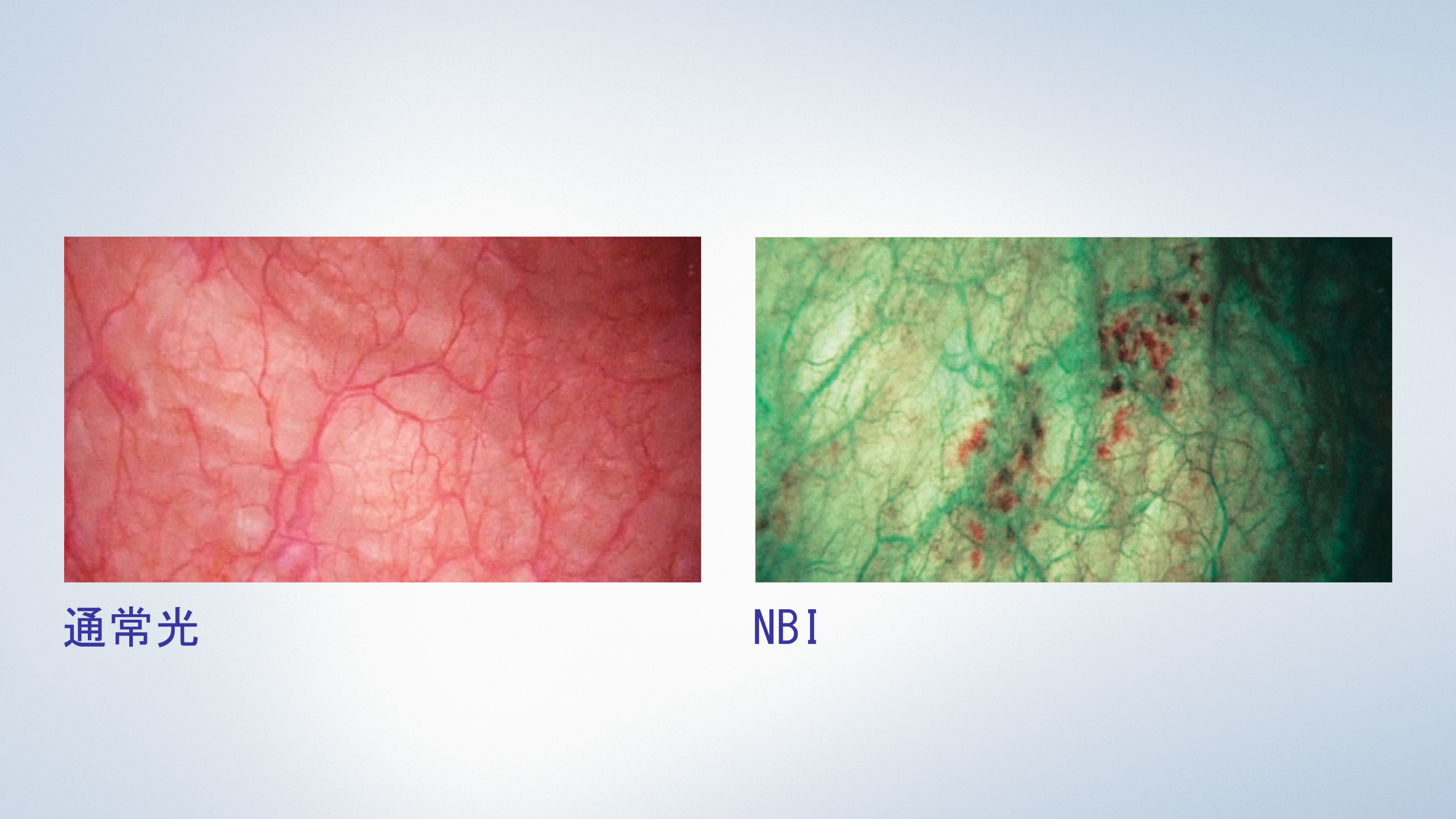

  • NBIは、粘膜表面上の血管と組織をより見えやすくする、オリンパス独自の光学的な画像強調技術です。2つの特定の帯域に狭められた光が、ヘモグロビンによって強く吸収されます。モニター上では粘膜表層上の毛細血管が茶色に、粘膜下組織内部の血管が青緑色に表示されます。

  • 高精細な4K映像

  • より精密な臨床画像を実現するTrue 4K画質

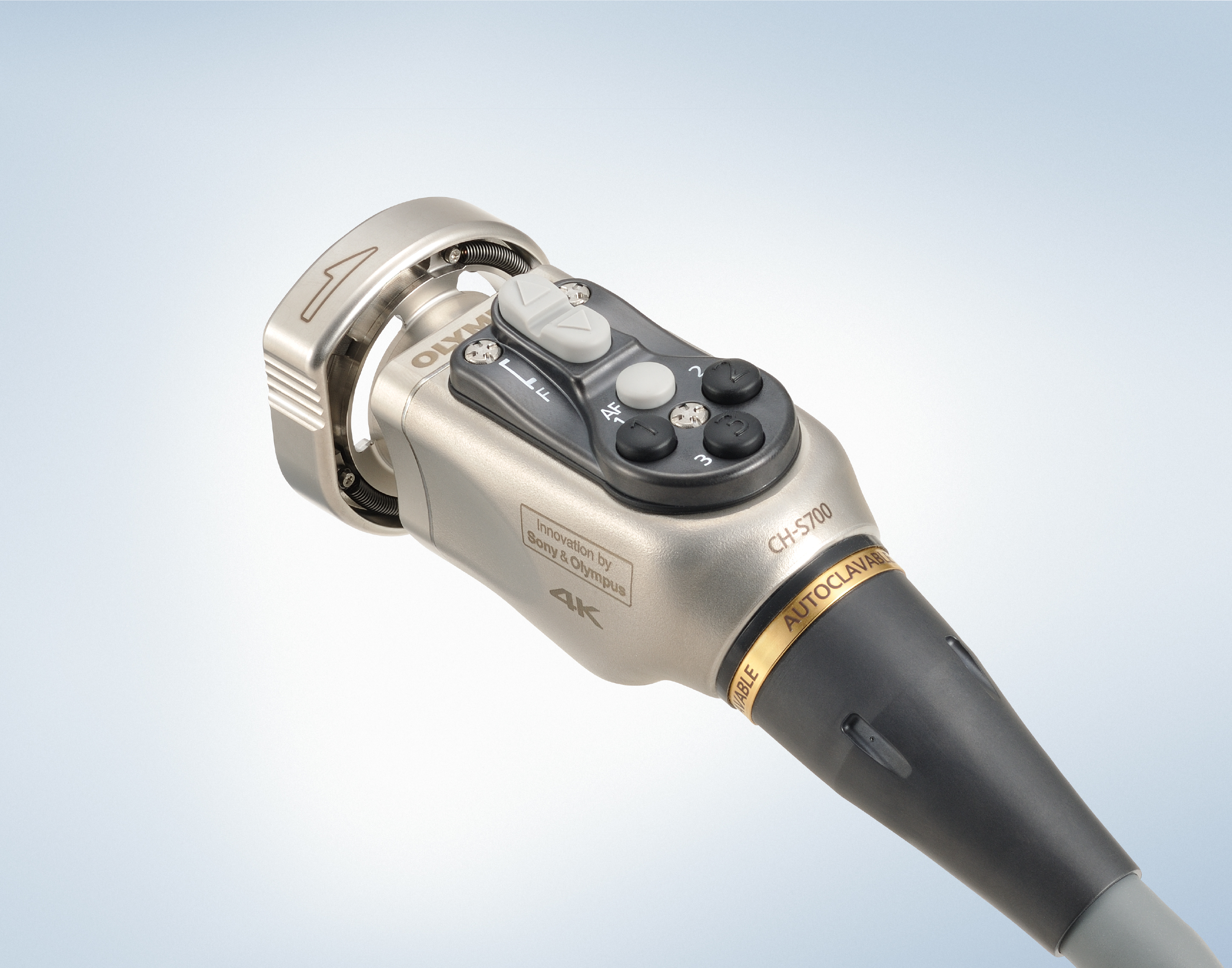

    4Kカメラヘッド CH-S700-XZ-EA

    コンティニュアスオートフォーカス(C-AF)とIR観察機能を搭載。オートクレーブにも対応したコンパクトなTrue 4Kカメラヘッドです。

  • ピント調整からの解放

  • C-AF(Continuous Auto Focus)

    オートフォーカス(AF)は画面中央部のAFエリアに対して、焦点を合致させるように作動します。C-AFの設定をONにした場合、カメラヘッドのアクチュエーターが動作しつづけることで、AFエリアに対する連続的なフォーカス調整が自動的に行われることになり、手術中のフォーカスフリーな観察が可能となりました。

  • EDOF(Extented Depth of Field)

    EDOF(被写界深度拡大)機能は、高精細な4K映像をそのままに視野範囲を広げ、より正確な診断と精緻な治療をサポートします。従来のカメラヘッド*の課題であった画像のボケや歪みを解決し、より深い被写界深度と鮮明な視野の実現に貢献します。
    *CH-S400シリーズ

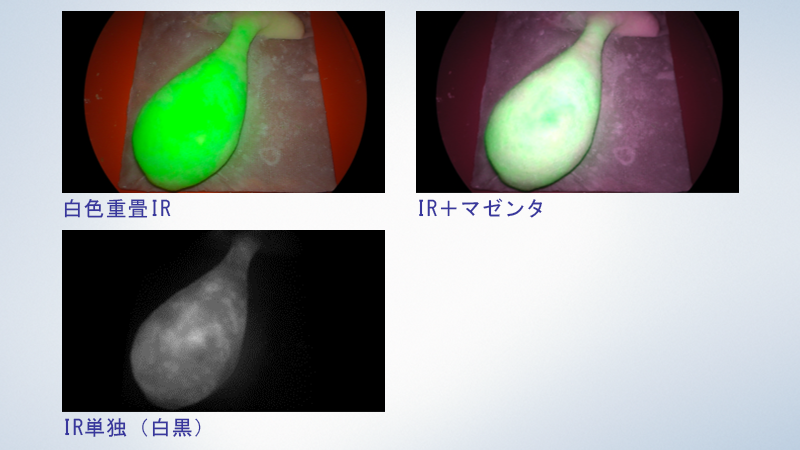

多彩なIR観察

白色重畳IR観察機能、IR+マゼンタ、IR単独の3つのIR観察モードを搭載。シーンに応じた観察モードの選択が可能です。

  • 白色重畳IR

  • IR+マゼンタ

  • IR単独(白黒)

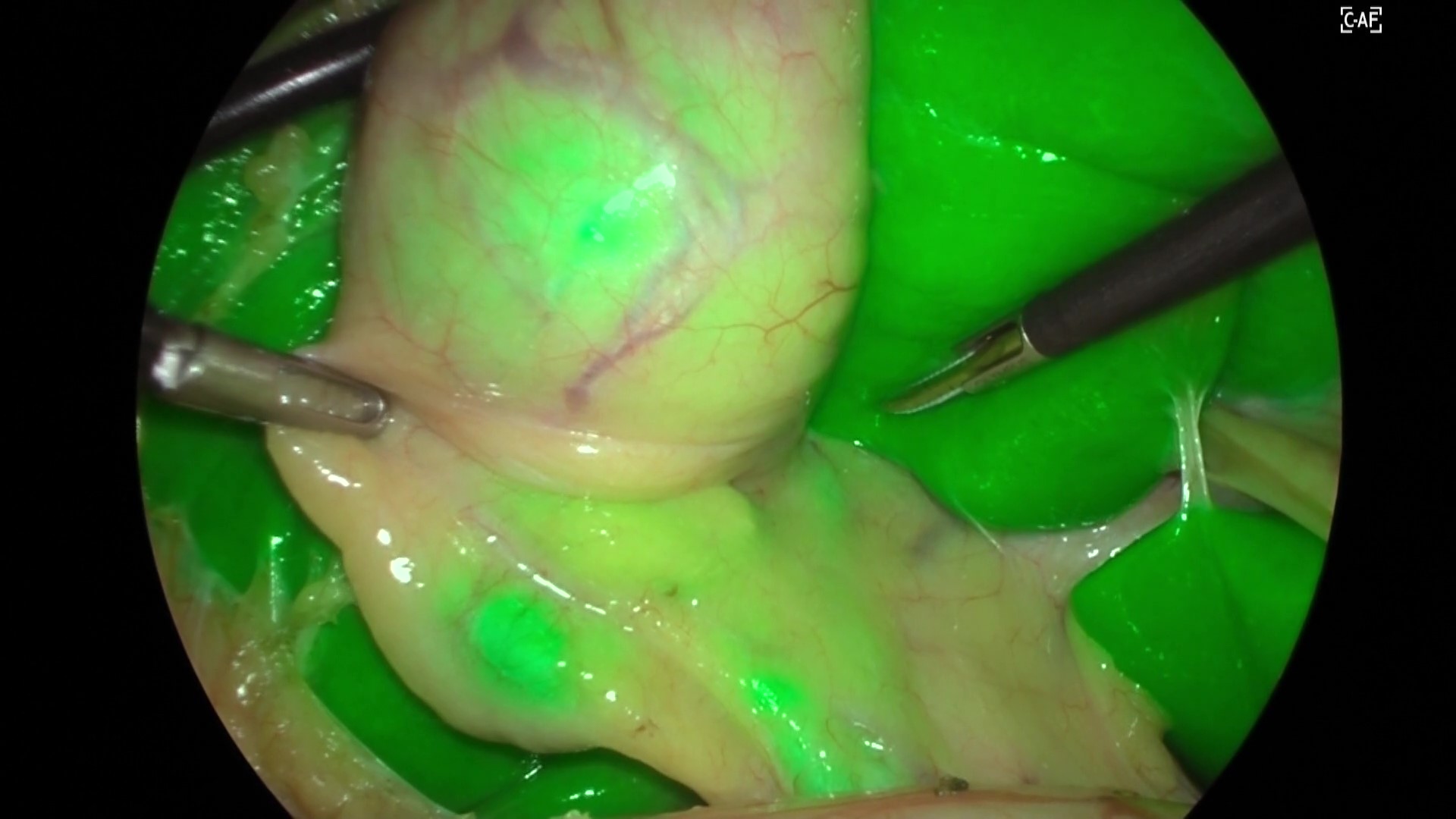

臨床動画紹介 「腹腔鏡下胆嚢摘出術」

東京大学 河口義邦先生よりご提供

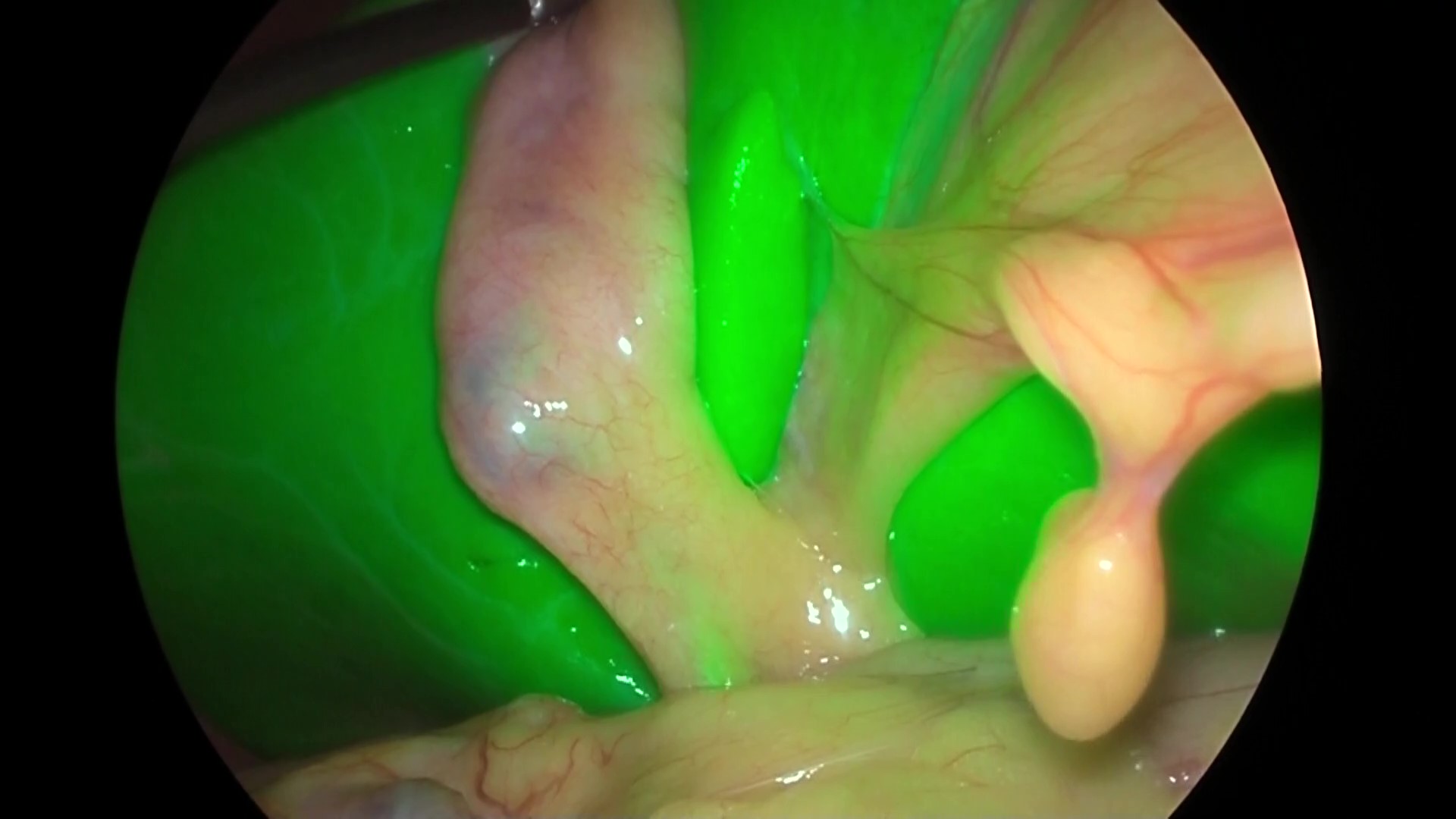

  • 10mm硬性鏡を使用した臨床動画

    白色重畳IR→IR+マゼンタ→IR単独(白黒)

    • IR+マゼンタ

    • IR単独(白黒)

  • 10mm硬性鏡を使用した臨床動画

    白色重畳IR→IR+マゼンタ→IR単独(白黒)

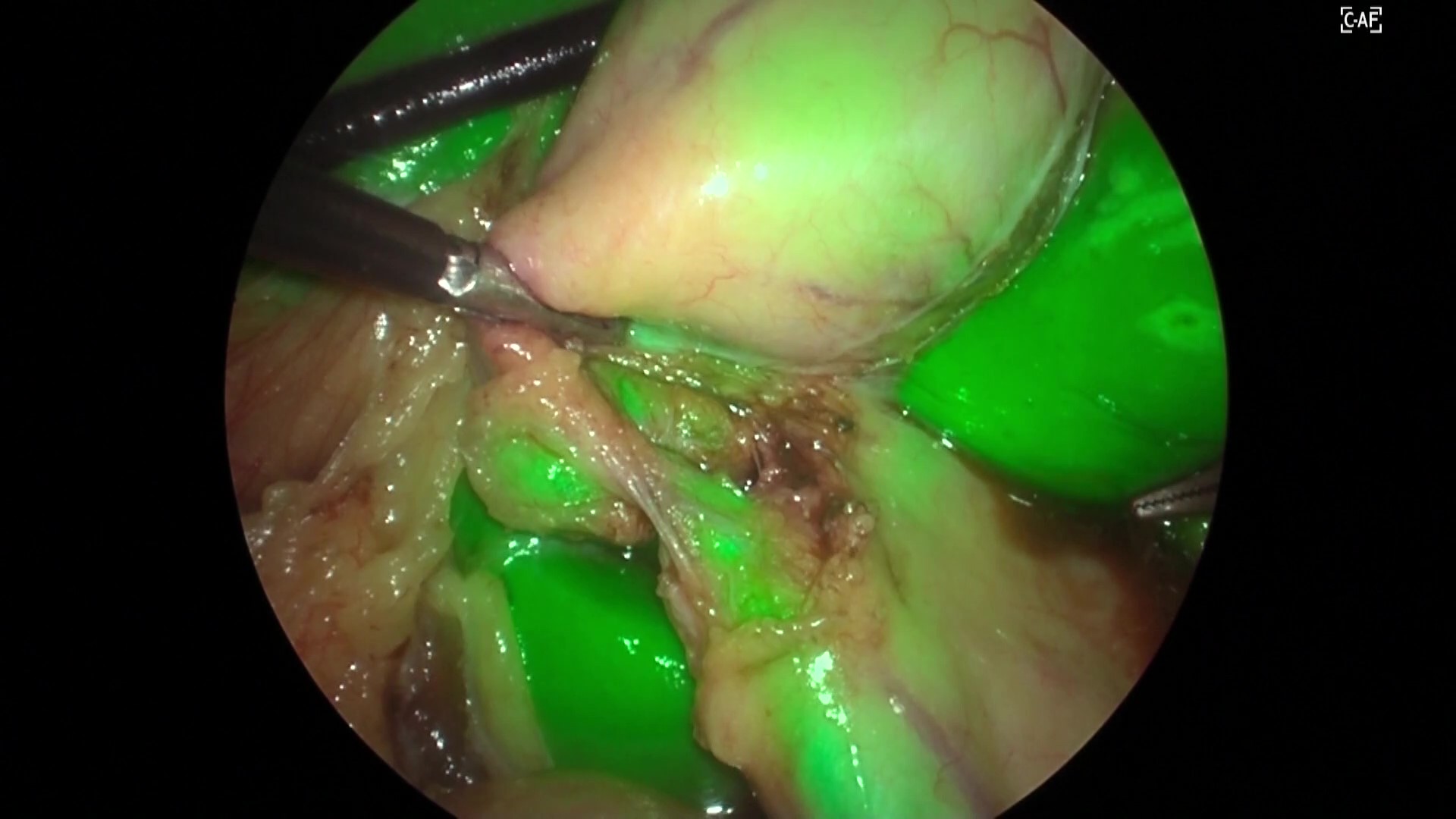

  • 5mm硬性鏡を使用した臨床動画

    白色重畳IR→IR+マゼンタ→IR単独(白黒)

IRゲインコントロール

蛍光部分の3段階のゲインコントロールにより、術者に合わせて蛍光部分の強度を変更することが可能です。

  • ゲイン:低

  • ゲイン:中

  • ゲイン:高


※胆嚢モデルを用いたシミュレーション画像です。

  • YE(Yellow Enhance)モード

    YEモードは新たに追加された機能です。生体内に存在する黄色色素を含む組織を、内視鏡システムの色域調整によって強調表示します。これにより脂肪組織とそれに囲まれた、神経、動脈、尿管、胸膜などの視認性向上が期待できます。

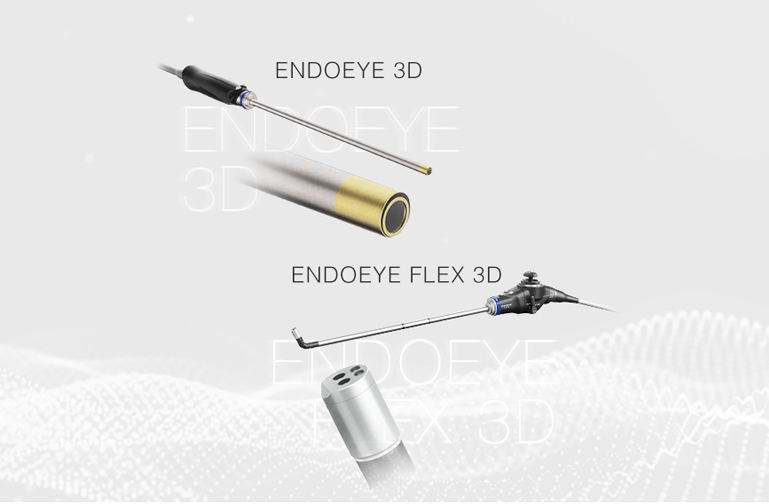

  • A New World of 3D

    ハイクオリティー3D映像

    手技に応じた最適なスコープの選択ができるよう、特長の異なるHD画質の高精細な3Dスコープを2種類ラインアップ。

学術情報

PICK UP
Image alt tag

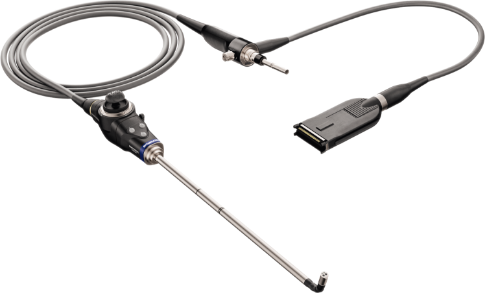

ENDOEYE FLEX 3D

先端湾曲ビデオスコープ LTF-S300-10-3D

安定かつスムーズな視野展開を可能にする直感的な使いやすさ
・ハイクオリティな3D観察が可能な先端湾曲ビデオスコープ
・ジョイスティックハンドルの採用

Image alt tag

製品情報

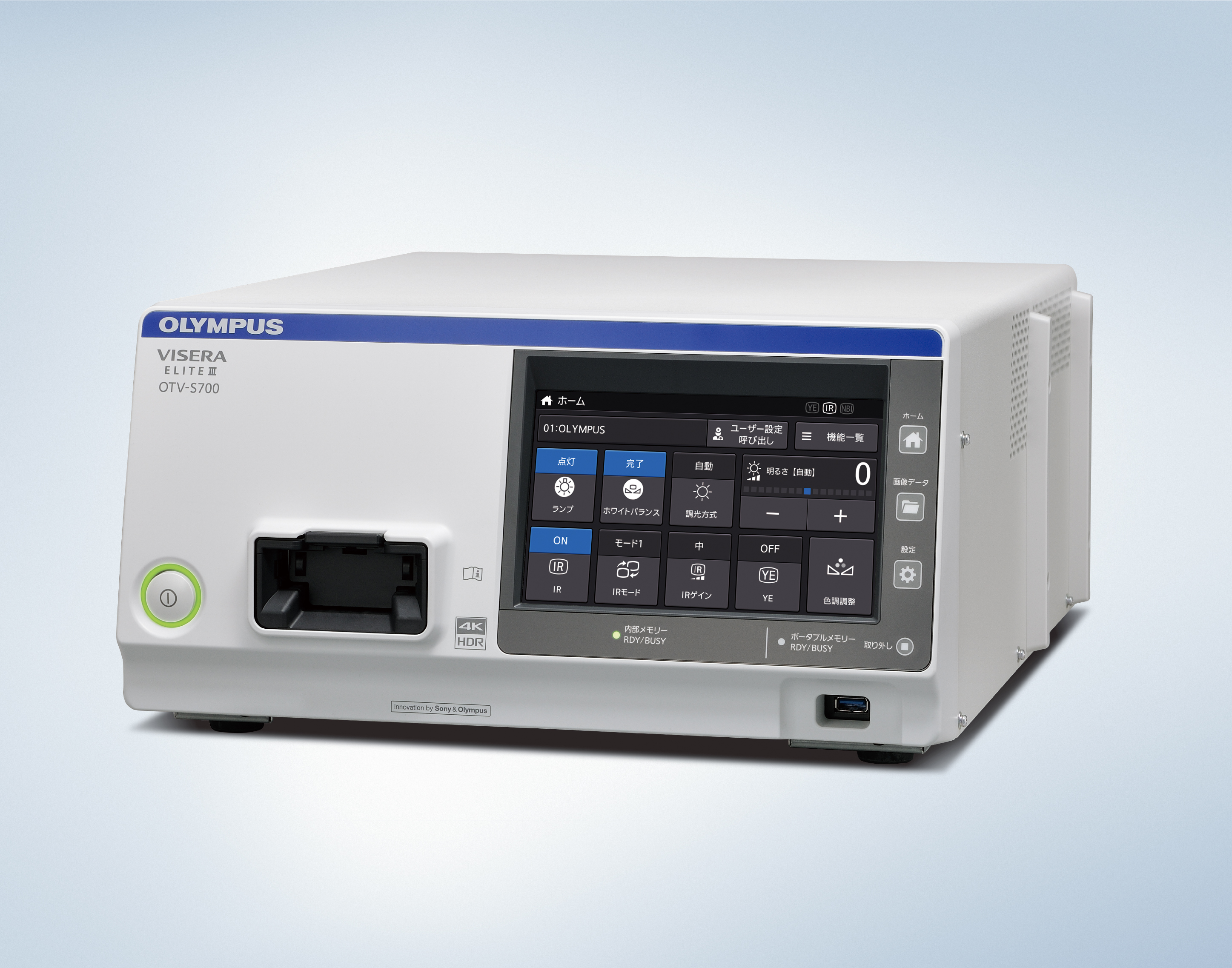

VISERA ELITE III ビデオシステムセンター OLYMPUS OTV-S700
販売名 VISERA ELITE III ビデオシステムセンター OLYMPUS OTV-S700
医療機器番号 13B1X00277000699
カタログ
  • 内視鏡システム VISERA ELITE Ⅲ 総合カタログ
  • 内視鏡システム VISERA ELITE ⅢビデオシステムセンターOTV-S700 カタログ
取扱説明書・添付文書
製造販売元 オリンパスメディカルシステムズ株式会社
VISERA ELITE III 高輝度光源装置 OLYMPUS CLL-S700
販売名 VISERA ELITE III 高輝度光源装置 OLYMPUS CLL-S700
医療機器番号 13B1X00277000700
カタログ
  • 内視鏡システム VISERA ELITE Ⅲ 総合カタログ
  • 内視鏡システム VISERA ELITE Ⅲ 高輝度光源装置 CLL-S700 カタログ
取扱説明書・添付文書
製造販売元 オリンパスメディカルシステムズ株式会社

関連製品ラインアップ

  • 4K カメラヘッド OLYMPUS CH-S700-XZ-EA
    販売名 4K カメラヘッド OLYMPUS CH-S700-XZ-EA
    医療機器番号 13B1X00277000701
    カタログ
    取扱説明書・添付文書
    製造販売元 オリンパスメディカルシステムズ株式会社

    詳しくはこちら

  • ENDOEYE FLEX 3D 先端湾曲ビデオスコープ OLYMPUS LTF-S300-10-3D
    販売名 ENDOEYE FLEX 3D 先端湾曲ビデオスコープ OLYMPUS LTF-S300-10-3D
    医療機器番号 229ABBZX00107000
    カタログ
    取扱説明書・添付文書
    製造販売元 オリンパスメディカルシステムズ株式会社

    詳しくはこちら

  • LMD-XH320ST/LMD-XH550ST
    販売名 32型3D対応4K液晶モニター LMD-XH320ST / 55型3D対応4K液晶モニター LMD-XH550ST
    カタログ
    取扱説明書・添付文書

    詳しくはこちら
